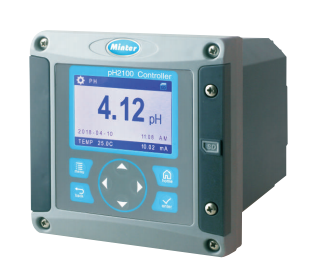

工業pH計務必要應用高阻抗輸入，它是設計pH計的基礎知識。
當應用pH測定儀來精確測量水溶液的pH值時，夾層玻璃電級和甘汞電極在水溶液中等同于構成了有機化學原電池，它具備感應電動勢E和內阻r。為了更好地簡單化剖析，能夠?qū)H測定儀的輸入阻抗和原電池的內阻等效電路。
E表明原電池的感應電動勢，它的標值同被測水溶液pH值等相關;r表明原電池的內阻，它由3部分構成，關鍵由pH測定儀夾層玻璃電級的內阻(108Ω上下)所決策;甘汞電極的內阻為104Ω上下;被測水溶液的內阻為(103～105)Ω。R表明pH測定儀的輸入阻抗，它是pH測定儀輸入端各一部分電子器件電阻器的串聯值。
原電池內阻r同輸入阻抗R是串連關聯。依據串聯電阻分壓原理得知，當原電池內阻r為109Ω時，工業pH計的輸入阻抗應該比原電池內阻大1000倍之上，也就是在1012Ω之上。因而，就能忽視原電池r上壓力降的危害，促使進到pH計輸入端工作電壓貼近原電池感應電動勢E。
當工業pH計的輸入阻抗不足大時，假如其輸入阻抗同原電池內阻相同，原電池中便會有一半電壓降在內阻上，pH計上顯示信息的標值僅為原電池感應電動勢的一半。即便pH計輸入阻抗比原電池內阻大一到2個量級，pH計在精確測量時也還會繼續出現不穩定的狀況。這是由于pH計的輸入阻抗和原電池的內阻并不是全是一個徹底平穩的參量，他們是伴隨著工作溫度和環境濕度等轉變的。
說白了工業pH計的輸入阻抗，就是以pH計的2個輸入端所展現的阻抗。pH計的輸入阻抗不但和兩者之間輸入端高阻抗相關，還與輸入端讀值電源開關、夾層玻璃電級插口、輸入屏蔽電纜的接地電阻和輸入端耦合電容漏電阻器相關。由于從基本原理上說，他們的接地電阻都和輸入端高阻抗管是串聯的，如讀值電源開關和夾層玻璃電級插口都安裝在pH計的外殼中，他們和外殼中間都是有一個漏電阻器。電級上的工作電壓數據信號是根據屏蔽電纜進到到高阻抗管的輸入端，輸入端耦合電容也是接地裝置的，因而，他們的接地電阻或漏電阻器至少要比較高阻抗管的阻抗大2個量級之上。假如所述電子器件中有一個接地電阻達不上規定，便會危害pH計的輸入阻抗。
如所述電子器件受環境污染，就需要開展清理。清理有機溶劑運用醫用乙醚而不是酒精，清理后得用吹風機將他們風干，根據清理后的電子器件接地電阻一般都能做到設定值。 |
